Les structures caractéristiques de la région

Le choix de la région active 8151 pour l'extrapolation a été motivé par la présence de structures caractéristiques situées à différentes hauteurs dans l'atmosphère solaire et ayant une nature magnétique différente (géométrie et topologie). Les différentes structures d'intérêt apparaissant dans cette région ont été observées par différents instruments (cf. Fig. III.2) :

MDI :

la distribution de la composante longitudinale du champ magnétique est mesurée par le magnétographe MDI. On peut observer la structure dipolaire de la région active avec une polarité négative dominante et une polarité opposée plus diffuse ;

H$\alpha$ :

l'image H$\alpha$ fournie par l'Observatoire de Paris-Meudon met en évidence la présence d'un large filament étiré (apparaissant en sombre dans la Fig. III.2 en haut à droite). On notera que le corps du filament est aligné avec la ligne d'inversion de la composante longitudinale du champ magnétique (Fig. III.2 en haut à gauche) ;

EIT :

l'image EIT dans la raie du Fe XII à 195 Å  permet de visualiser les structures coronales à une température voisine de 1.5 MK. En particulier, on notera la présence d'un système de boucles coronales reliant les deux polarités de la région active ;

SXT :

les structures coronales observables en rayons X "mous" ont une température de l'ordre de 2 MK. L'image SXT (Fig. III.2 en bas à droite) met en évidence la présence d'une structure en forme "S" appelée sigmoïde. On peut aussi remarquer que le corps (partie centrale) du sigmoïde est aligné avec la ligne d'inversion de la composante longitudinale du champ magnétique (Fig. III.2 en haut à gauche).

À l'aide des méthodes de reconstruction, nous allons nous efforcer de déterminer la structure magnétique tridimensionnelle du filament, du système de boucles coronales et du sigmoïde à partir de la distribution du champ magnétique au niveau photosphérique.

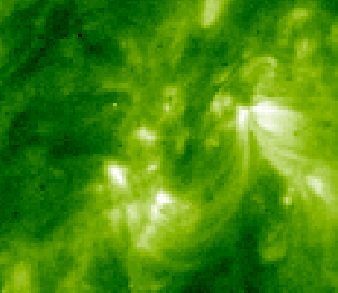

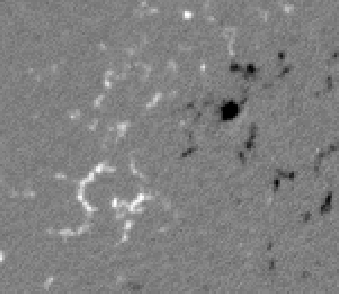

Figure III.2: Description de la région active 8151 observée le 11 Février 1998 (champ de vue de 300$''$$\times$300$''$). En haut à gauche : distribution du champ magnétique longitudinal (MDI) ; en haut à droite : filament (Obs. Paris-Meudon) ; en bas à gauche : système de boucles coronales (EIT) ; en bas à droite : sigmoïde (SXT).
