Le filament de la région active 8151

Nous allons appliquer cette méthode à la configuration magnétique de la région active 8151 obtenue pour l'hypothèse du champ sans-force non linéaire. La recherche des creux effectuée, nous obtenons deux configurations magnétiques susceptibles de supporter la matière du filament : une configuration quadripolaire (Fig. IV.2 à gauche), et un long tube de flux torsadé (Fig. IV.2 à droite). La position globale de ces configurations est représentée sur la vue de dessus de la Fig. IV.1. Le tube de flux (2) est représenté à titre de comparaison. Les deux configurations magnétiques sont orientées suivant l'axe Nord-Sud (haut-bas de l'image). La hauteur de la configuration quadripolaire est estimée à 10 Mm, et à 30 Mm pour le long tube de flux torsadé. On peut remarquer que, si la matière du filament se met dans ces configurations, alors le filament est orienté de façon privilégiée perpendiculairement aux lignes de champ pour la configuration quadripolaire, et suivant - ou avec un angle faible - les lignes de champ du tube de flux torsadé.

Figure IV.1: Vue de dessus des tubes de flux possédant des creux magnétiques susceptibles de supporter la matière contenue dans le filament. Le tube de flux (2) est identique à celui de la figure III.17.

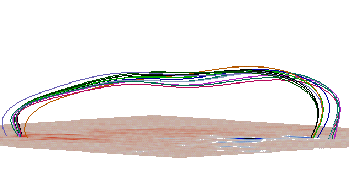

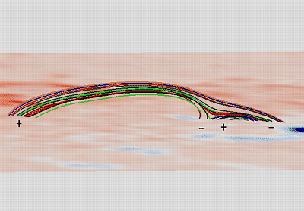

Figure IV.2: Vue de coté des configurations magnétiques possédant des creux magnétiques : configuration quadripolaire (à gauche), long tube de flux torsadé (à droite).

La distribution de la composante longitudinale du champ magnétique mesurée par MDI (Fig. III.2 en haut à gauche) est superposée sur l'image H$\alpha$ du filament étudié (Fig. III.2 en haut à droite) afin de déterminer la position relative du filament et des polarités impliquées dans les deux configurations possédant des creux magnétiques. On peut en conclure que la structure magnétique la plus probable pour supporter le filament est le long tube de flux torsadé.
